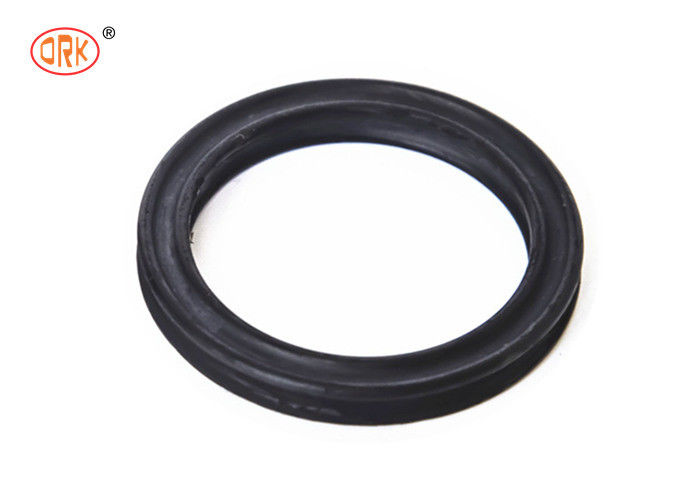

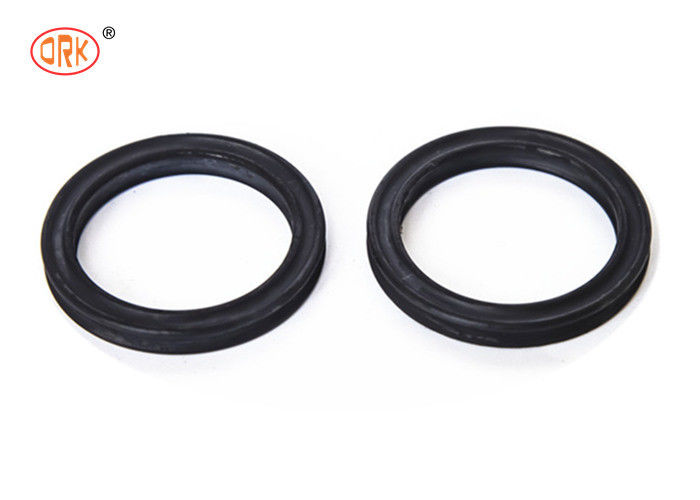

Czarny pierścień gumowy NBR FKM Quad do uszczelnienia maszyn

Wysokiej jakości czarny gumowy pierścień NBR FKM do uszczelnienia maszyn

Opis materiału czworokątnego pierścienia NBR

NBR (kauczuk butadienowo-nitrylowy)

* Temperatura użytkowania

W przypadku NBR temperatura pracy może wynosić od -50 C do 100 C lub do 120 C w zależności od

różneakrylonitryl zawartość i formuła.

*Podanie

Związki NBR mają doskonałą odporność na ścieranie, niepolarne oleje i rozpuszczalniki, wodę i przenikanie

(wyższa zawartość akrylonitrylu będzie lepsza).NBR może być również stosowany w warunkach rozcieńczonych kwasów, zasad i

roztwór soli w niskich temperaturach.

Wprowadzenie do produktu Quad Ring

Odmiana standardowego pierścienia O-ring, pierścienie Quad-Ring mają przekrój w kształcie litery X, odpowiedni do uszczelnienia szeregu

aplikacji statycznych i dynamicznych.Zapewnia to wyższą skuteczność uszczelnienia i mniejsze tarcie niż konwencjonalne O-ringi.

Zalecane do ruchu posuwisto-zwrotnego lub oscylacyjnego przy niskiej prędkości, jeśli O-ringi skręcają się.

Zapewnia mniejsze tarcie niż O-ringi i pierścienie kwadratowe.

Quad Pierścień /Pierścienie X są wymienne z rozmiarami O-ringów i konstrukcją dławnic.

Dostępne w tych samych standardach rozmiarów i rozmiarach niestandardowych co O-ringi.

Łatwo dostępne w USA NBR Buna-N i FKM o standardowym rozmiarze AS568.

Niezalecane dla ciśnień> 500 psi.

Quad Pierścień /Pierścienie X mogą nie być dostępne we wszystkich związkach.

Niestandardowy rozmiar Quad Pierścień /Pierścienie X mogą wymagać kosztów oprzyrządowania w przypadku niektórych związków.

Zalety Quad-Ring:

Quad-Ring ma cztery zdecydowane zalety uszczelnienia w porównaniu z O-ringiem.

Ukryte linie podziału lub linie błyskawiczne. Linie wypływu (linia nadmiaru materiału, w miejscu połączenia narzędzia do formowania tłocznego) na pierścieniu uszczelniającym o przekroju okrągłym są zawsze na najbardziej zewnętrznej średnicy, która w konsekwencji stanowi powierzchnię uszczelniającą.Na pierścieniu Quad-Ring ™ ta linia błysku znajduje się po wewnętrznej stronie dwóch zewnętrznych płatów;dlatego nie wpływa na wargi uszczelniające.

Quad-Ring jest bardziej stabilny w zastosowaniach dynamicznych.Jest również bardziej odporny na toczenie, ponieważ ma szerszy ślad i zajmuje rogi rowka okuciowego.Uszkodzenie spirali jest powszechne w zastosowaniach z dynamicznymi pierścieniami O-ring, w których występuje skręcanie, a pierścień może się wyciskać lub nadmiernie uplastyczniać.

Quad-Ring ma doskonałe właściwości utrzymujące smar. Rowki na wewnętrznej i zewnętrznej średnicy pierścienia zatrzymują smar, zmniejszając w ten sposób tarcie i wydłużając żywotność uszczelnienia / uszczelnienia.

Mniejsza siła ściskająca do uszczelnienia.Konstrukcja z wieloma płatami zapewnia więcej powierzchni uszczelniających niż O-ring, a wszystko to przy zastosowaniu tego samego osprzętu (pierścienie Quad-Ring ™ są przeznaczone do stosowania w standardowych rowkach pierścieni O-ring).Dzięki tym licznym punktom uszczelnienia na jednym pierścieniu, do zapewnienia skutecznego uszczelnienia potrzeba mniejszego ściśnięcia.Mniejsze tarcie i zużycie ostatecznie wydłużą żywotność i skracają przestoje.
